Артикул: STANDART

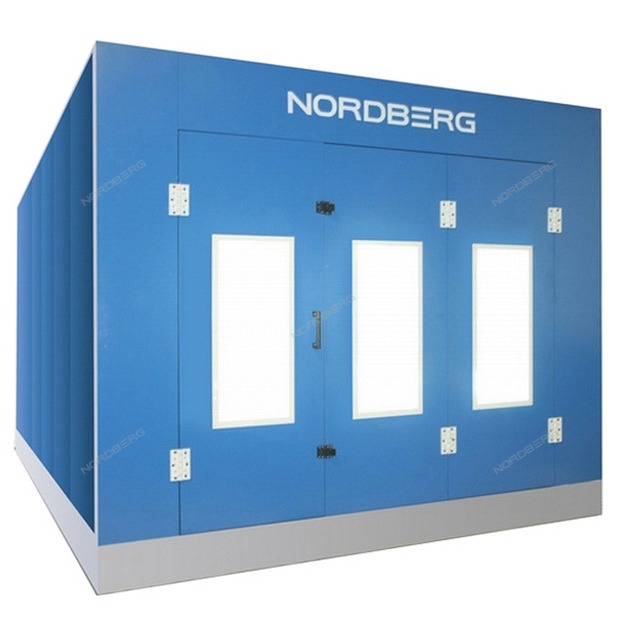

STANDART NORDBERG Покрасочная камера

Окрасочно-сушильная камера NORDBERG STANDART предназначена для окрашивания кузова автомобиля, запасных частей, а также сушки в помещении, защищённом от пыли. Камера представляет собой кабину на металлическом основании с вентиляторной группой, обеспечивающей избыточное давление воздуха внутри и стабильный воздухопоток.

ФУНКЦИОНАЛ

Покраска — поддержка температуры 20–25 °C в зависимости от краски.
Сушка — температура 60–80 °C с учётом типа краски и пластмассовых деталей.
Продувка — кратковременный режим для удаления летучих соединений и остывания после сушки.

ПРЕИМУЩЕСТВА

Прочная конструкция: кабина состоит из сэндвич-панелей с дополнительными рёбрами жёсткости, выполненных из металла толщиной 0,6 мм и наполненных пенополистиролом. Это продлевает срок службы и предотвращает деформацию панелей из-за давления воздуха.
Перфорированная панель из оцинкованной стали на блоке воздуховода и удаления воздуха.
Теплогенераторный блок выполнен из профилированной оцинкованной стали и включает моторы, теплогенератор, фильтры, заслонку, горелку, пневмоцилиндр и шибер. Наружные панели окрашены, внутренние оцинкованы.
Надёжное основание: состоит из 5 рядов решёток с дополнительными металлическими панелями для точного распределения воздухопотока.
Дополнительные опоры: расположены под 2-м и 4-м рядами решёток для повышенной прочности.

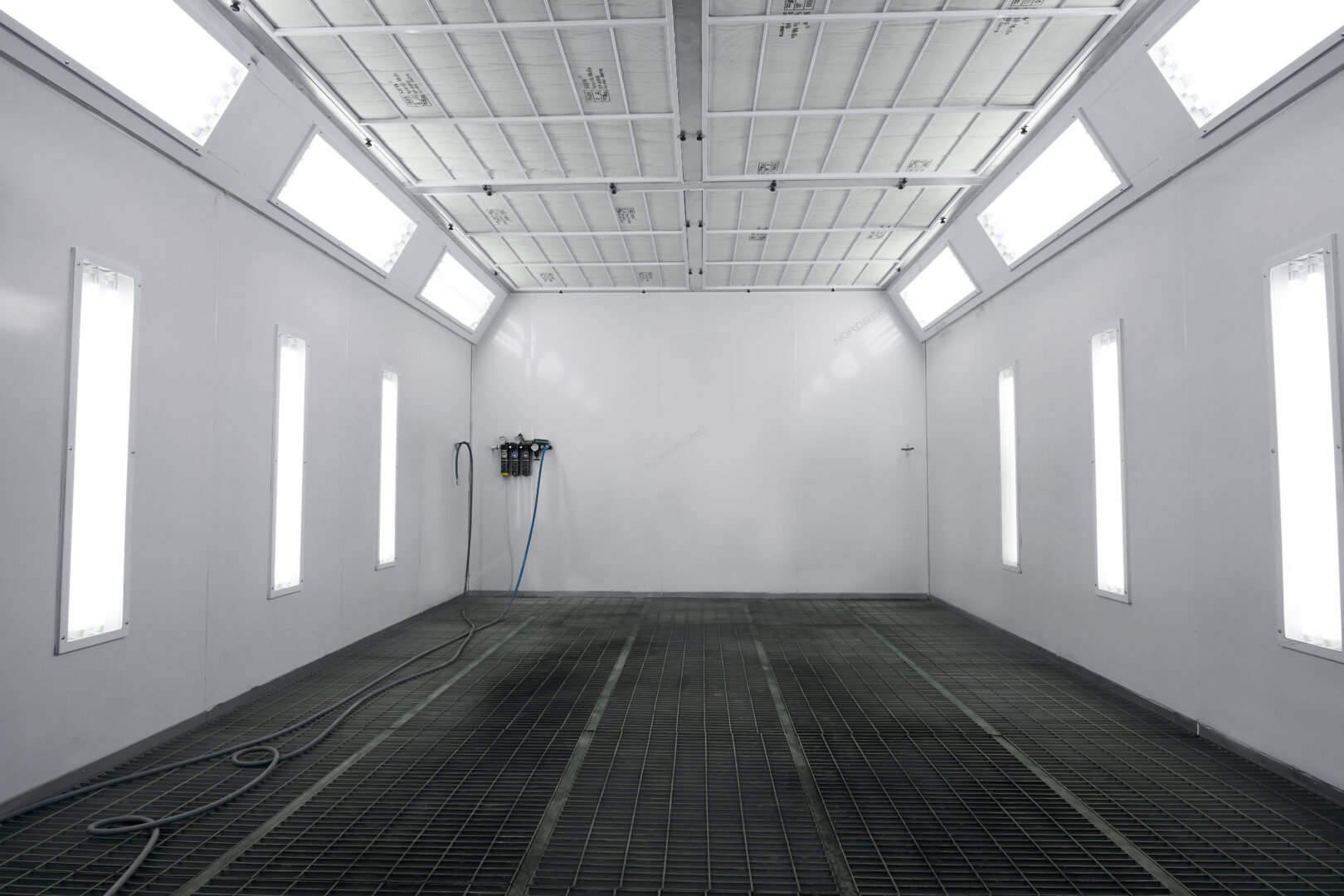

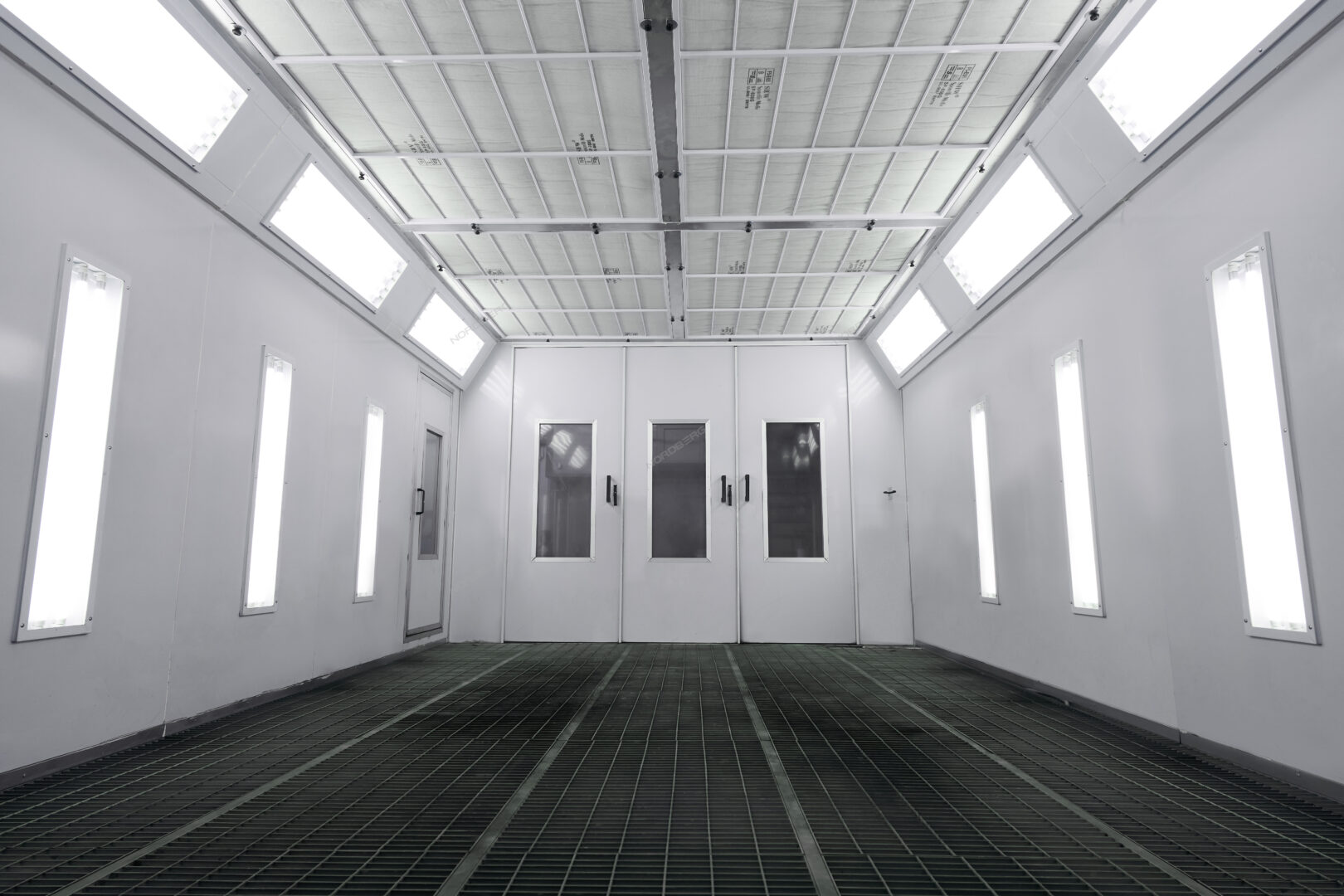

Качественное освещение: боковые LED-светильники вмонтированы вертикально в панели, а угловые расположены по всей длине камеры. Энергосберегающие лампы выполнены во взрывозащищённом исполнении.
Продуманная конструкция двери: операторская дверь усилена изнутри.
Гибкость установки: ОСК можно разместить на полу или в приямке.
Высокая эффективность вентиляции: радиальные электромоторы воздухозабора и удаления воздуха имеют низкий уровень шума и вибрации. Их мощность — 7,5 кВт, производительность — 25 000 м³/час.

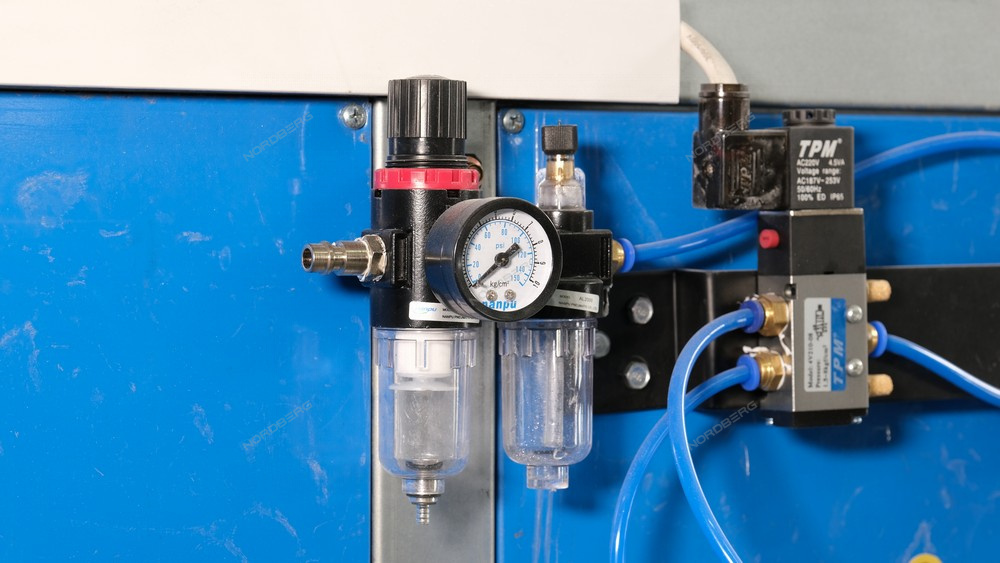

Удобное переключение режимов: заслонка (шибер) с пневматическим клапаном работает быстрее и надёжнее электрического привода. Переключение режимов не требует отключения моторов.
Дополнительные фильтры перед и после заслонки обеспечивают чистоту воздуха.
Гибкость монтажа вентиляторов: возможна установка сбоку, сзади или сверху камеры (при верхнем креплении требуется усиленная конструкция).
Точный контроль температуры: японский температурный контроллер Shinko (с функцией сохранения параметров) позволяет программировать 2 режима работы без необходимости их частой перенастройки.

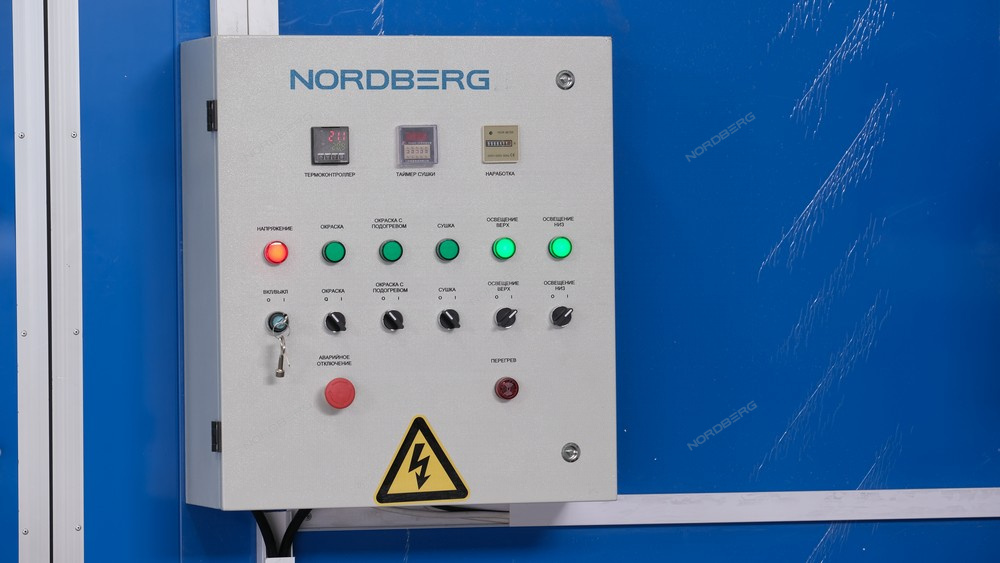

Расширенный функционал пульта управления: включает режимы окраски, окраски с подогревом, сушки, а также выключатели освещения, таймер сушки, температурное реле, индикатор ошибок и датчик давления.

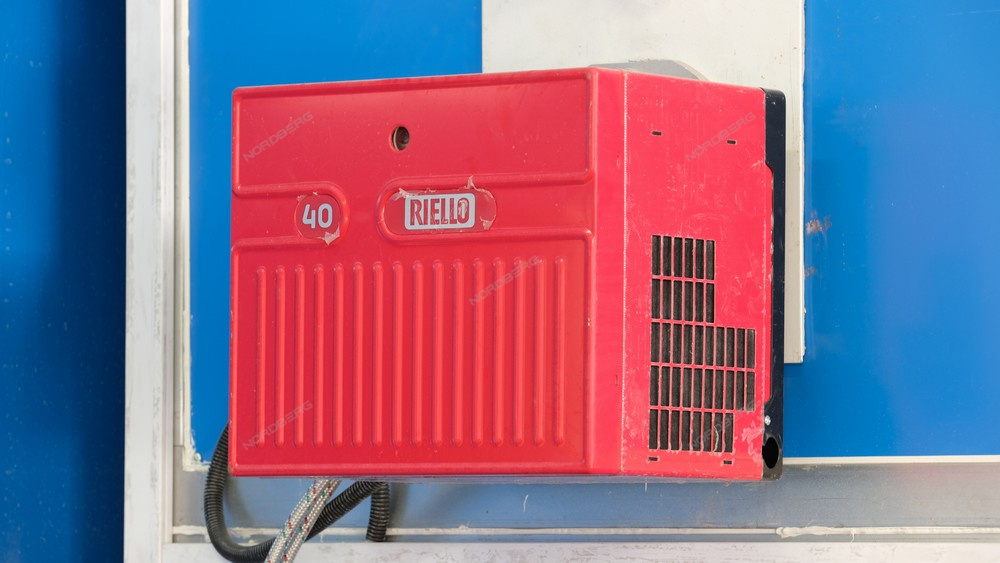

Эффективный нагрев: камера оснащена итальянской дизельной горелкой Riello.
Полный комплект фильтров: все необходимые элементы входят в базовую комплектацию.

УДОБСТВО ИСПОЛЬЗОВАНИЯ

Удобный пульт управления с таймером, контролем температуры и аварийным отключением.
Автоматическое поддержание температуры во время покраски и сушки.
Простая настройка режимов.

КОМПЛЕКТАЦИЯ

Кабина из сэндвич-панелей
Система освещения
Вентиляция и теплообменник
Фильтры
Пульт управления
Элементы крепления

*Вентиляционные короба в комплект не входят! Для ввода камеры в эксплуатацию необходимо дополнительно приобрести:
S7-1 Герметик белый (Glass Glue, white) – 5 шт.
S7-2 Герметик полиуретановый (Glass Glue, polyurethane) – 5 шт.
Воздуховодные короба (количество зависит от размеров помещения).
Бак для дизельного топлива – 1 шт.
Провода для подключения пульта управления (длина зависит от размеров помещения).
Въездные трапы (при установке камеры на пол) – 1 комплект.

NORDBERG STANDART — надёжное решение для качественной покраски и сушки автомобилей.

Характеристики:

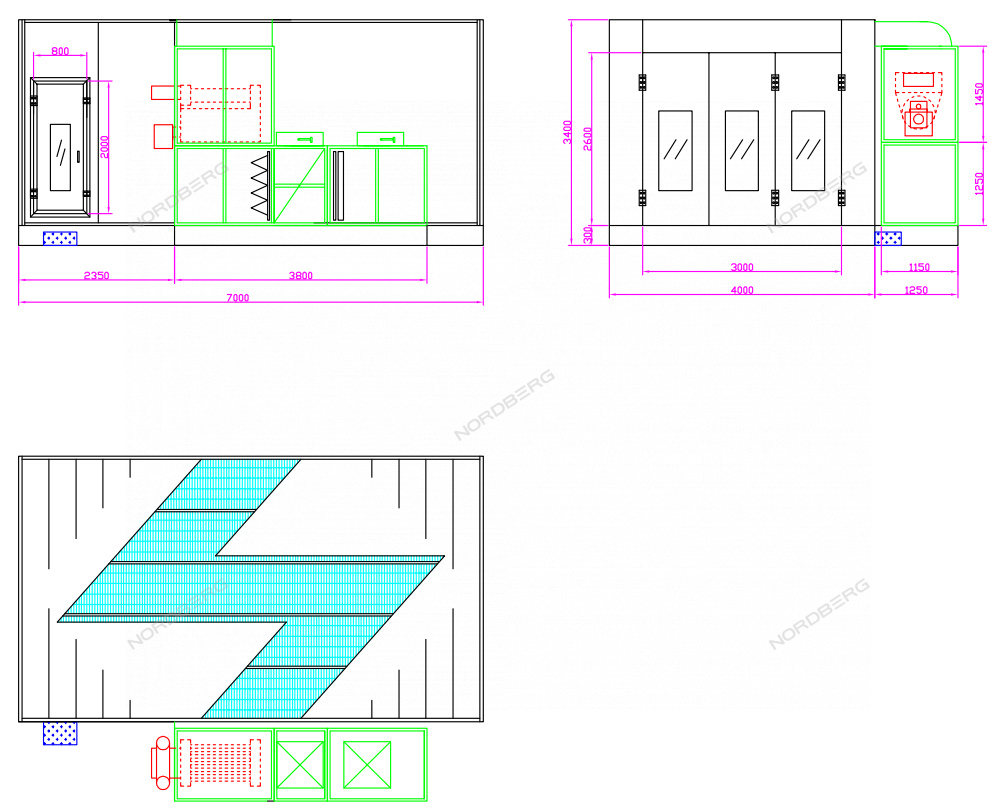

Наружные габариты, м 7×5,25×3,4

Внутренние габариты, м 6,9×3,9×2,65

Ворота трехстворчатые, мм 3000х2600

Высота основания, мм 300

Основание напольные решетки 5 рядов — 30 шт.

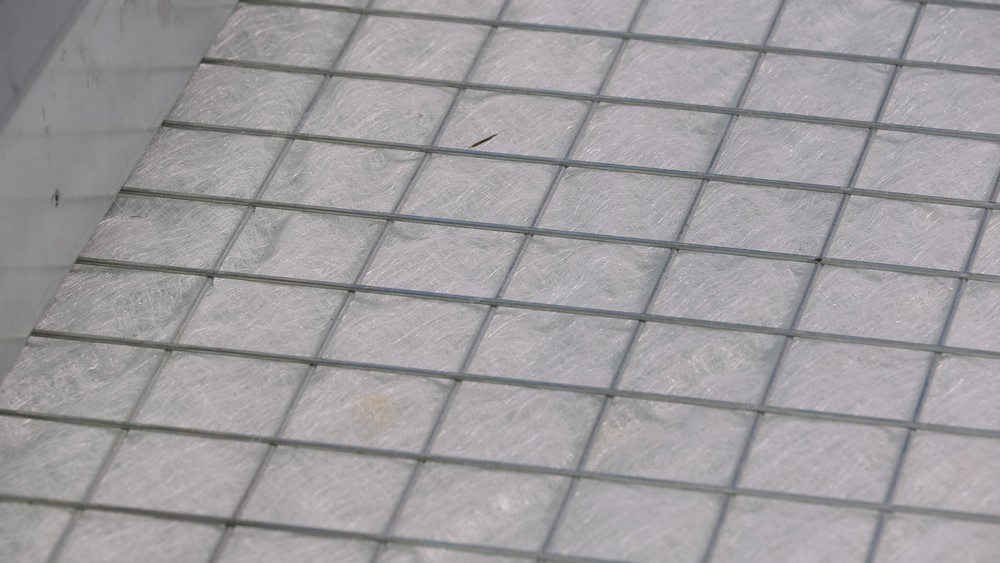

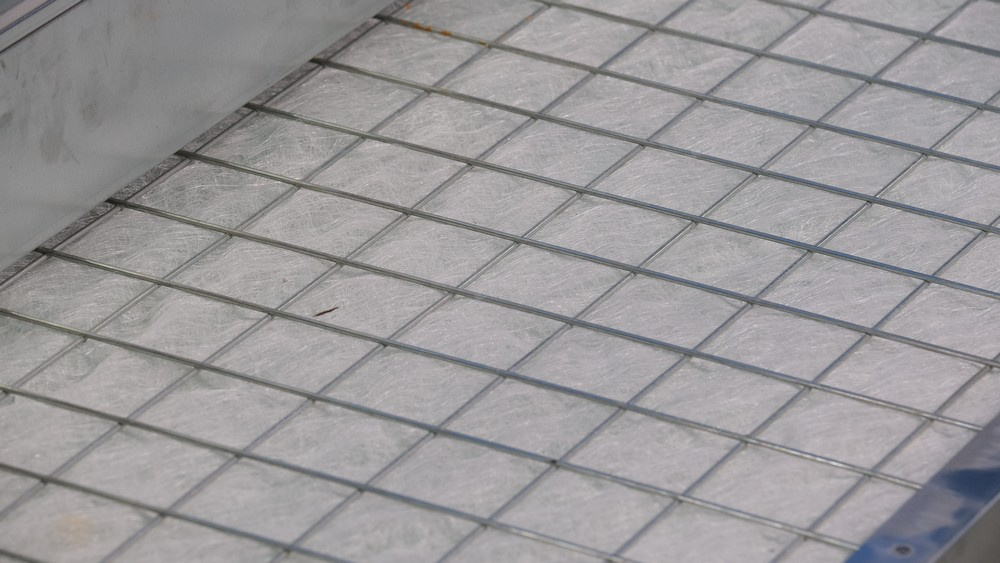

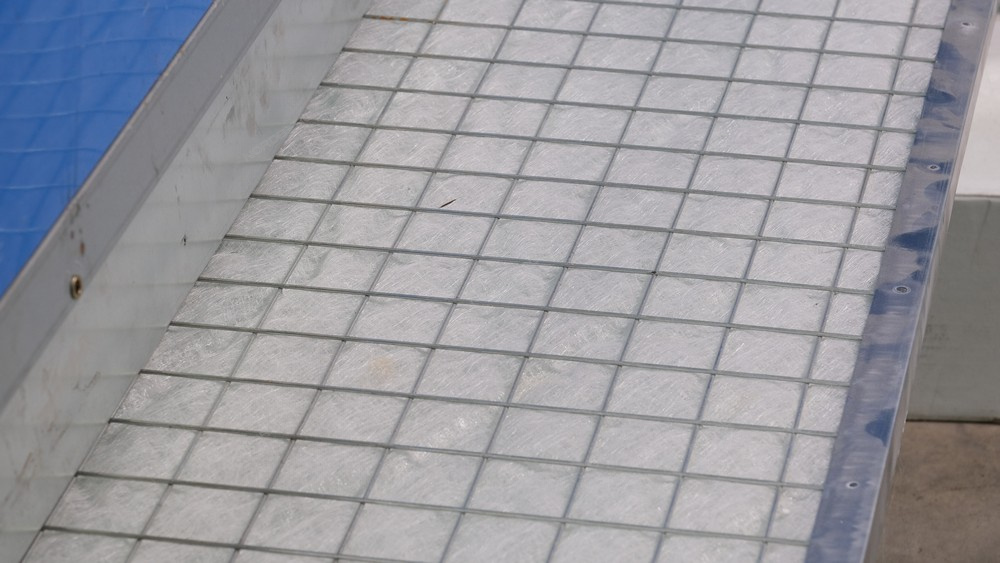

Рамки напольных фильтров сетка

Потолочные светильники 8 шт. по 4 лампы 16 Вт, итого 32 лампы 512 Вт

Настенные светильники 8 шт. по 2 лампы 16 Вт, итого 16 ламп 256 Вт

Стеновые сандвич-панели (материал, толщина) теплонаполнитель EPS, 50 мм

Теплогенераторный блок изготовлен из профилированной оцинкованной стали

Горелка RIELLO F40 серия G20

Расход дизельного топлива горелки, кг/ч 8 — 18

Тепловая мощность горелки, кВт 95 — 213

Теплообменник изготовлен из термостойкой, нержавеющей стали 1620x700x920 мм

Мощность теплообменника (не горелки), кВт 210

Электромотор притока 7,5 кВт 25000 м3/час радиальный

Электромотор вытяжки 7,5 кВт 25000 м3/час радиальный

Трапы въездные опционально

Топливный бак опционально

Воздушная заслонка-шибер есть

Система фильтрации подготовительный, потолочный, напольный, угольный

Датчик давления жидкостной

Пульт управления Управляющее реле. Режимы работ: окраска, окраска с подогревом, сушка. Выключатели освещения, таймер сушки, температурное реле, таймер, аварийное отключение, индикатор ошибок, датчик давления. Температурный контроллер японской компании с функцией сохранения параметров.

Противопожарный датчик есть

Потребляемая мощность, кВт 16,5

Освещенность, лк 800

Скорость воздухопотока в пустой камере, м/с 0,25

Уровень шума, дБ 80

Размеры упаковки (Д*Ш*В), мм 16249 x 1150 x 900

Вес, кг 1220.325
